产品类别：室内外两用光缆
产品型号：GJCST
产品名称：中心束管式室内外两用铠装光缆
产品简介：产品特点：

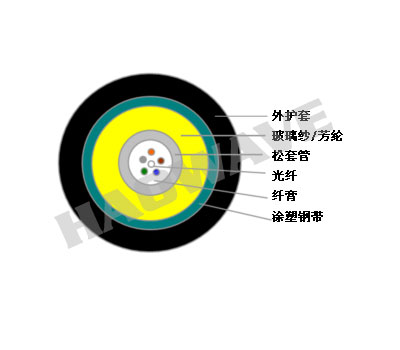

使用250um着色光纤套入松套管中，管内填充油膏
高承张芳纶纱周边加强阻水油膏填充保护光纤，防水性能优良，再用一层双面涂塑钢带纵包
最外面挤制聚氯乙烯PVC或低烟无卤LSZH等材料形成护套
光缆...
产品特点：
使用250um着色光纤套入松套管中，管内填充油膏
高承张芳纶纱周边加强阻水油膏填充保护光纤，防水性能优良，再用一层双面涂塑钢带纵包
最外面挤制聚氯乙烯PVC或低烟无卤LSZH等材料形成护套
光缆良好的机械和环境性能，柔软，灵活，接续方便，并支持大容量数据传输
适用范围：
适用于室内外架空、管道、直埋、托架。
适用于建筑物引入光缆
技术参数
| 项目 | 特性 |
| 适用温度 | -20℃~+60℃ |
| 储存温度 | -40℃~+85℃ |
| 外护套材料 | P: PE; L: LSZH; or other |
| 产品代码 | 芯数 | 外径 (mm) |
松套外径 (mm) |
光缆重量 (kg/km) |
张力 | 侧压力 | 弯曲半径 | |||
| 短期/长期(mm) | 短期/长(N/100mm) | 短期/长期(mm) | ||||||||
| GJCST04XXP-CL | 4 | 8.2 | 2.5 | 80 | 2000 | 1000 | 1000 | 300 | 20D | 10D |
| GJCST06XXP-CL | 6 | 8.2 | 2.5 | 80 | 2000 | 1000 | 1000 | 300 | 20D | 10D |
| GJCST08XXP-CL | 8 | 8.2 | 2.5 | 80 | 2000 | 1000 | 1000 | 300 | 20D | 10D |
| GJCST12XXP-CL | 10 | 8.2 | 2.5 | 80 | 2000 | 1000 | 1000 | 300 | 20D | 10D |
| GJCST16XXP-CL | 16 | 8.2 | 2.8 | 80 | 2000 | 1000 | 1000 | 300 | 20D | 10D |
| GJCST18XXP-CL | 18 |
8.2 |
2.8 | 90 | 2000 | 1000 | 1000 | 300 | 20D | 10D |
| GJCST24XXP-CL | 21 | 8.5 | 2.8 | 92 | 2000 | 1000 | 1000 | 300 | 20D | 10D |
备注: GJCST表示室内外两用光缆型号；XX 表示光纤型号 (09: 单模光纤；62: 多模62.5/125um光纤；50: 多模50/125um光纤；
OM3)；CST代表中心束管式室内外两用铠装光缆；P 代表 PE 外被( L: 表示低烟无卤外被)；CL 代表光缆外被颜色.
光纤特点
| 光纤型号 | 62.5/125um | 62.5/125um | 50/125um | 50/125um | 50/125um | SM(G652) | |||||||
| Grade B | Grade A | Grade B | Grade A | OM3 | |||||||||
| 光纤等级 | 62B | 62A | 50B | 50A | OM3 | 09 | |||||||
| 工作波长 | 850/1300nm | 850/1300nm | 850/1300nm | 850/1300nm | 850/1300nm | 1310/1550nm | |||||||
| 带宽(MHz.km) | 160/500 | 200/600 | 200/500 | 400/800 | 1500/500 | - | |||||||
| 衰减(dB/km) | 3.50/1.50 | 3.00/1.00 | 3.50/1.50 | 3.00/1.00 | 2.70/0.80 | 0.45/0.30 |
光纤色码
| BL- 蓝色 | BR- 棕色 | RE- 红色 | PU- 紫色 |
| OR- 橙色 | GY- 灰色 | BK- 黑色 | PI- 粉红 |
| GR- 绿色 | WH- 白色 | YE- 黄色 | AQ- 浅绿 |
定制要求：
1.光纤种类：单模G652A/B/C/D 或 G655A/B/C,G657A/B; 多模62.5/125um，50/125um， OM3
2.护套颜色：按照标准规定的颜色，也可以根据客户需求商定
3.光缆外径：也可以根据客户需求商定
4.段长： 一般交货长度为每卷1km或2km,也可以根据客户需求商定
5.其他要求：特殊要求可以商定
