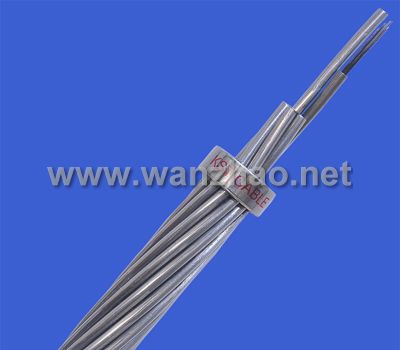

OPGW光缆主要在500KV 、220KV 、110KV电压等级线路上使用，受线路停电、安全等因素影响，多在新建线路上应用。OPGW的适用特点是：
☆.高压超过110kv的线路，档距较大（一般都在250M以上）；
☆.易于维护，对于线路跨越问题易解决，其机械特性可满足线路大跨越；
☆.OPGW外层为金属铠装，对高压电蚀及降解无影响；
☆.OPGW在施工时必须停电，停电损失较大，所以在新建110kv以上高压线路中应该使用OPGW； ☆.OPGW的性能指标中，短路电流越大，越需要用良导体做铠装，则相应降低了抗拉强度，而在抗拉强度一定的情况下，要提高短路电流容量，只有增大金属截面积，从而导致缆径和缆重增加，这样就对线路杆塔强度提出了安全问题。
特 点:
☆.兼具地线与通信光缆的双重功能，免去了重复架设与维护的巨大费用；
☆.安装在电力架空线杆塔顶部，无需考虑最佳挂点与电腐蚀等因素；
☆.老线路改造过程中，光缆的外径、拉力单重比另一根地线能好地匹配；
☆.传输容量大，通信质量高、可靠性好；
☆.具有优越的机械及电气性能；
☆.安全性能好，使用寿命长，不易遭到破坏性枪击。
OPGW典型结构和参数
下表仅列出几种具有代表性的结构和主要参数，并不是公司产品的全部。如有任何需求，请联系本公司在当地的代表处或直接联系本公司。
|
中心不锈钢管光纤单元结构（部分） |
|||
|
|
结构：单层绞线的中心不锈钢管光纤单元结构 |
||
|
|
订货型号 |
OPGW-1C1/36 (M48/R60-12) |
OPGW-1C1/40 (M58/R72-16) |
|
光纤最大芯数 |
36 |
40 |
|
|
光纤单元规格 |
φ3.2 mm |
φ3.5mm |
|
|
光缆外径 |
φ9.6 mm |
φ10.5 mm |
|
|
承载截面积 |
48 mm2 |
58 mm2 |
|
|
自重 |
338 kg/km |
400 kg/km |
|
|
标称抗拉强度 （RTS） |
59 kN |
71 kN |
|
|
20℃直流电阻 |
1.782 Ω/km |
1.490 Ω/km |
|
|
短路电流容量 (40~200℃) |
11 kA2·s |
16 kA2·s |
|
|
线膨胀系数 |
13.0×10-6/℃ |
13.0×10-6/℃ |
|
|
杨氏模量 |
162.0 kN/mm2 |
162.0 kN/mm2 |
|
|
结构示意图 |
结构：双层绞线的中心不锈钢管光纤单元结构 |
||
|
|
订货型号 |
OPGW-2C1/30 (M127/R78-137) |
OPGW-2C1/40 |
|
光纤最大芯数 |
30 |
40 |
|
|
光纤单元规格 |
φ3.0 mm |
φ3.4 mm |
|
|
光缆外径 |
φ15.0 mm |
φ17.0 mm |
|
|
承载截面积 |
127 mm2 |
163 mm2 |
|
|
自重 |
529 kg/km |
673 kg/km |
|
|
标称抗拉强度（RTS） |
77 kN |
99 kN |
|
|
20℃直流电阻 |
0.329 Ω/km |
0.255 Ω/km |
|
|
短路电流容量(40~200℃) |
137 kA2·s |
226 kA2·s |
|
|
线膨胀系数 |
17.5×10-6/℃ |
17.5×10-6/℃ |
|
|
杨氏模量 |
97.3 kN/mm2 |
97.3 kN/mm2 |
|
OPGW(L)典型结构和参数
下表仅列出几种具有代表性的结构和主要参数，并不是公司产品的全部。如有任何需求，请联系本公司在当地的代表处或直接联系本公司。
|
中心铝包钢管光纤单元结构（部分） |
|||
|
结构示意图 |
结构：单层绞线的中心铝包钢管光纤单元结构 |
||
|
|
订货型号 |
OPGW(L)-1S 12(M83/R99-38) |
OPGW(L)-1S 30(M104/R125-60) |
|
光纤最大芯数 |
12 |
30 |
|
|
光纤单元规格 |
φ4.0 mm |
φ4.5 mm |
|
|
光缆外径 |
φ12.0 mm |
φ13.5 mm |
|
|
承载截面积 |
83 mm2 |
104 mm2 |
|
|
自重 |
539 kg/km |
673 kg/km |
|
|
标称抗拉强度 （RTS） |
99 kN |
125 kN |
|
|
20℃直流电阻 |
0.899 Ω/km |
0.724 Ω/km |
|
|
短路电流容量 (40~200℃) |
38.4 kA2·s |
59.8 kA2·s |
|
|
线膨胀系数 |
13.4×10-6/℃ |
13.4×10-6/℃ |
|
|
杨氏模量 |
153.1 kN/mm2 |
153.8 kN/mm2 |
|
|
结构示意图 |
结构：双层绞线的中心铝包钢管光纤单元结构 |
||
|
|
订货型号 |
OPGW(L)-1S 12(M234/R292-282) |
OPGW(L)-1S 30(M295/R370-448) |
|
光纤最大芯数 |
12 |
30 |
|
|
光纤单元规格 |
φ4.0 mm |
φ4.5 mm |
|
|
光缆外径 |
φ20.0 mm |
φ22.5 mm |
|
|
承载截面积 |
234 mm2 |
295 mm2 |
|
|
自重 |
1531 kg/km |
1930 kg/km |
|
|
标称抗拉强度 （RTS） |
292 kN |
370 kN |
|
|
20℃直流电阻 |
0.350 Ω/km |
0.279 Ω/km |
|
|
短路电流容量(40~200℃) |
282 kA2·s |
448 kA2·s |
|
|
线膨胀系数 |
13.1×10-6/℃ |
13.1×10-6/℃ |
|
|
杨氏模量 |
158.8 kN/mm2 |
159.1 kN/mm2 |
|
OPGW典型结构和参数
下表仅列出几种具有代表性的结构和主要参数，并不是公司产品的全部。如有任何需求，请联系本公司在当地的代表处或直接联系本公司。
|
层绞不锈钢管光纤单元结构（部分） |
|||
|
结构示意图 |
结构：双层绞线的层绞不锈钢管光纤单元结构 |
||
|
|
订货型号 |
OPGW-2S1/30(M107/R66-97) |
OPGW-2S1/36(M128/R79-139) |
|
光纤最大芯数 |
30 |
36 |
|
|
光纤单元规格 |
φ2.7 mm |
φ3.0 mm |
|
|
光缆外径 |
φ13.85 mm |
φ15.2 mm |
|
|
承载截面积 |
107 mm2 |
128 mm2 |
|
|
自重 |
450 kg/km |
535 kg/km |
|
|
标称抗拉强度(RTS) |
65.8 kN |
78.9 kN |
|
|
20℃直流电阻 |
0.389Ω/km |
0.327Ω/km |
|
|
短路电流容量(40~200℃) |
97 kA2·s |
138 kA2·s |
|
|
线膨胀系数 |
17.4×10-6/℃ |
17.4×10-6/℃ |
|
|
杨氏模量 |
97.6 kN/mm2 |
97.8 kN/mm2 |
|
|
结构示意图 |
结构：双层绞线的层绞不锈钢管光纤单元结构 |
||
|
|
订货型号 |
OPGW-2S1/30(M107/R133-57) |
OPGW-2S1/36(M128/R159-81) |
|
光纤最大芯数 |
30 |
36 |
|
|
光纤单元规格 |
φ2.7 mm |
φ3.0 mm |
|
|
光缆外径 |
φ13.85 mm |
φ15.2 mm |
|
|
承载截面积 |
107 mm2 |
128 mm2 |
|
|
自重 |
727 kg/km |
865 kg/km |
|
|
标称抗拉强度（RTS） |
133 kN |
159 kN |
|
|
20℃直流电阻 |
0.803Ω/km |
0.673Ω/km |
|
|
短路电流容(40~200℃) |
57 kA2·s |
81 kA2·s |
|
|
线膨胀系数 |
13.0×10-6/℃ |
13.0×10-6/℃ |
|
|
杨氏模量 |
162.0 kN/mm2 |
162.0 kN/mm2 |
|
OPGW典型结构和参数
下表仅列出几种具有代表性的结构和主要参数，并不是公司产品的全部。如有任何需求，请联系本公司在当地的代表处或直接联系本公司。
|
层绞不锈钢管光纤单元结构（部分） |
||
|
结构示意图 |
结构：双层绞线的层绞不锈钢管光纤单元结构 |
|
|
|
订货型号 |
OPGW-3S1/36(M255/R116-590) |
|
光纤最大芯数 |
36 |
|
|
光纤单元规格 |
φ3.0 mm |
|
|
光缆外径 |
φ21.2 mm |
|
|
承载截面积 |
255 mm2 |
|
|
自重 |
879 kg/km |
|
|
标称抗拉强度 |
116 kN |
|
|
20℃直流电阻 |
0.145 Ω/km |
|
|
短路电流容量(40~200℃) |
590 kA2·s |
|
|
线膨胀系数 |
19.6×10-6/℃ |
|
|
杨氏模量 |
81.5 kN/mm2 |
|
|
结构示意图 |
结构：三层绞线的层绞不锈钢管光纤单元结构 |
|
|
|
订货型号 |
OPGW-3S1/48(M327/R407-530) |
|
光纤最大芯数 |
48 |
|
|
光纤单元规格 |
φ3.4 mm |
|
|
光缆外径 |
φ23.9 mm |
|
|
承载截面积 |
327 mm2 |
|
|
自重 |
2178 kg/km |
|
|
标称抗拉强度 |
406 kN |
|
|
20℃直流电阻 |
0.264 Ω/km |
|
|
短路电流容量(40~200℃) |
530 kA2·s |
|
|
线膨胀系数 |
13.0×10-6/℃ |
|
|
杨氏模量 |
162.0 kN/mm2 |
|
